datatel社 テレメーター
システム概要
最新のハイブリッド技術により設計された堅牢でコンパクトなトランスミッターは、回転機側に取り付けられ、センサ信号を静止側のレシーバーに送信します。
トランスミッターは、厳しい環境条件でも使用でき、温度+125℃/静加速度100,000Gまで耐えうるモデルがあります。
給電方式としては、バッテリーまたは誘導電源があります。取り付けスペースがあり、短時間の計測でそれほど使用環境が悪くなければバッテリーにコスト的なメリットがあります。
長時間の計測でチャンネル数が多い場合は、誘導電源が適しています。誘導電源用のコイルはお客様の機械に取り付くように設定されています。
データテルのテレメーターシステムは進化し続け、最新のデジタルマルチチャンネルテレメーターは極めて高いチャンネル数(ダイナミックストレインゲージ600ch+300ch)の計測を可能にしました。
トランスミッターセレクション
入力センサ | 入力CH | 周波数応答 | 電源 | シリーズ名 |
---|---|---|---|---|
【新製品】 歪ゲージ(4ゲージ) |
1 | 0~10kHz | 14~20VDC/AC又は誘導電源 | Flatpack 1ch |
【新製品】 温度 |
8 | DC~150Hz | 14~20VDC/AC又は誘導電源 | Flatpack 8ch |
歪ゲージ(4ゲージ) | 1 | DC~10kHz | 電池(DC9V)又は誘導電源 | dt100x |
1 | DC~10kHz | 電池(DC3V)又は誘導電源 | dt100x | |
2 | DC~10kHz | 電池(DC9V)又は誘導電源 | dt200x | |
4 | DC~2kHz | 電池(DC9V)又は誘導電源 | dt200x | |
10 | DC~19kHz | 誘導電源 | dt600x | |
歪ゲージ(1ゲージ) | 1 | 10Hz~30kHz | 電池(DC9V)又は誘導電源 | dt100x |
1 | 10Hz~30kHz | 電池(DC3V)又は誘導電源 | dt100x | |
2 | 10Hz~20kHz | 電池(DC9V)又は誘導電源 | dt200x | |
4 | 10Hz~5kHz | 電池(DC9V)又は誘導電源 | dt200x | |
4 | 20Hz~96kHz | 誘導電源 | dt600x | |
6(スキャナー) | 10Hz~30kHz | 誘導電源 | dt400x | |
10 | 20Hz~38kHz | 誘導電源 | dt600x | |
加速度計(ICP) | 1 | 20Hz~30kHz | 電池(DC9V)又は誘導電源 | dt100x |
加速度計(歪ゲージ式) | 1 | DC~10kHz | 電池(DC9V)又は誘導電源 | dt100x |
2 | DC~10kHz | 電池(DC9V)又は誘導電源 | dt200x | |
4 | DC~2kHz | 電池(DC9V)又は誘導電源 | dt200x | |
10 | DC~19kHz | 誘導電源 | dt600x | |
圧力計(歪ゲージ式) | 1 | DC~10kHz | 電池(DC9V)又は誘導電源 | dt100x |
2 | DC~10kHz | 電池(DC9V)又は誘導電源 | dt200x | |
4 | DC~2kHz | 電池(DC9V)又は誘導電源 | dt200x | |
10 | DC~19kHz | 誘導電源 | dt600x | |
温度熱電対(Type-K) | 1 | DC~10kHz | 電池(DC9V)又は誘導電源 | dt100x |
4 | DC~2kHz | 電池(DC9V)又は誘導電源 | dt200x | |
8 | DC~1Hz | 電池(DC9V)又は誘導電源 | dt300x | |
10 | DC~19kHz | 誘導電源 | dt600x |
その他のチャンネル数はご相談下さい

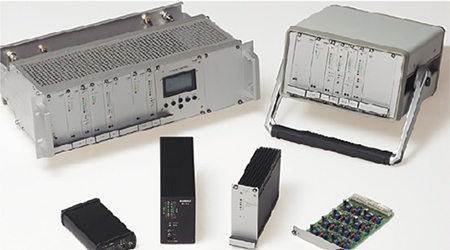

レシーバー

レシーバーユニットは、テレメーターシステムの静止側のコンポーネントです。
測定データを受信して復調し、フィルタリングおよび増幅されたアナログ信号(電圧または電流)またはデジタル信号(イーサネット、RS232、CANバス、Profibusなど)を出力します。
外部データ収録システムを直接接続できます。
ハウジングの種類は、モバイルアプリケーションに適したコンパクトタイプ(DC12V入力)、ディスクトップタイプ、19インチラックタイプが選択可能です。
モジュール式であるため、実質的にすべてのアプリケーションをレシーバーユニットに柔軟に統合できます。

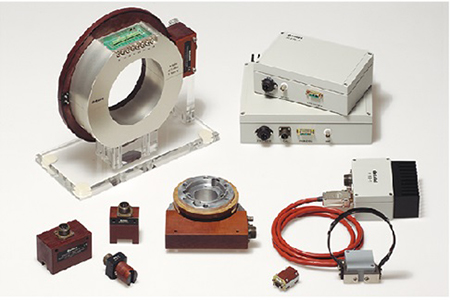

誘導電源

連続測定やスペースが狭くバッテリーの固定ができない、チャンネル数が2ch以上を同時に計測する、回転数が高い場合などに誘導電源が適しています。
datatel社は誘導電源方式での実績は古く、その経験は自動車、航空宇宙、重工業と他をリードしております。
