最近、TD仕様や精度のIS-50,33とは何ですか？という問い合わせが良くきています。
今回はこれらについて説明していきます。
〇TD
通常仕様では圧力センサ1台に対して、1つの圧力レンジを選択できますが、
TD仕様では2つの圧力レンジを入れることができます。
※2ndレンジは1stレンジの50%となります。
例えば、精度0.01%(FS 100kPa)のセンサでは、100kPaまで広く測定できますが、不確実性は0.01kPaとなります。
0.01%(FS 50kPa)のセンサでは、不確実性が0.005kPaと小さくなりますが、50~100kPaは測定できません。
TD仕様では、例1stレンジ100kPa、2ndレンジ50kPaとして、0~50kPaまでは不確実性0.005kPa、50~100kPaまでは
不確実性0.01kPaと、1台で広範囲を高精度に測定することが可能となります。
〇0.01% IS-50
TD仕様をさらにグレードアップさせたものがIS(インテリスケール)となります。
説明するとややこしいため、例で示します。
精度0.01% IS-50(FS 100kPa)のセンサでは、0~50kPaまでは不確実性0.005kPa、50~100kPaまでは
不確実性が読値の0.01%となります。
〇0.008% IS-33
ISの中でも最高精度を誇るものが、0.008% IS-33となります。
精度0.008% IS-33(FS 100kPa)のセンサでは、0~33.3kPaまでは不確実性0.0027kPa、33.3~100kPaまでは
不確実性が読値の0.008%となります。
上記3つについてグラフにまとめましたので、理解の参考となれば幸いです。

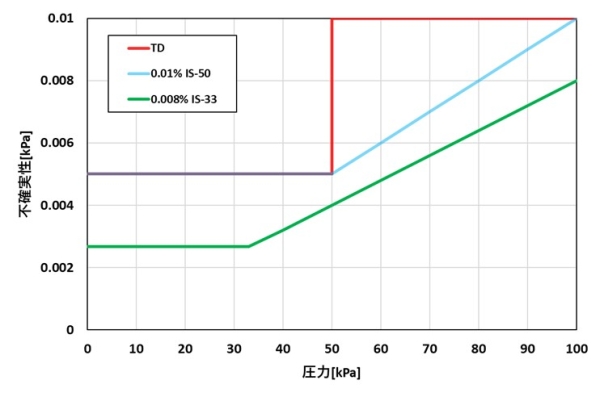

TD、0.01%IS-50、0.008%IS-33の不確実性の比較グラフ(FS 100kPa)
