差動トランス
differential_transformer
センサ本体と機械的に連結された物体の直線運動に対応して電気信号を出力する電気機械トランスデューサの一種です。内部構造は1 対の二次巻線と、それらが対称になるように中央に置かれた一次巻線で構成されています。一次巻線は適切な振幅と周波数の交流電流によって通電されます。計測物体と結合されたコアがコイル内で移動すると2つの二次巻線間の差動AC電圧が変化します。そのAC電圧の変化を電気回路により高レベルのDC電圧または電流に変換します。アクチュエータの制御やバルブの位置検知などに使用されます。
16件中/1-16件目を表示
![差動トランス<br>汎用型LVDT [HR]](/dcms_media/image/sado_hr_gaiyo.jpg)
TE社の差動トランスの中で標準的なモデルで一般的な工業アプリケーションに幅広く使用されています。
コアが通るボアの径（穴径）が大きく、多少のミスアライメントも許容できます。
プロセスコントロール、材料試験、ファクトリーオートメーションなどに広く使われています。
[TE Connectivity / 変位センサ / 差動トランス]
コアが通るボアの径（穴径）が大きく、多少のミスアライメントも許容できます。
プロセスコントロール、材料試験、ファクトリーオートメーションなどに広く使われています。
[TE Connectivity / 変位センサ / 差動トランス]
![差動トランス<br>小型LVDT [MHR]](/dcms_media/image/sado_mhr_gaiyo.jpg)
ハウジングの外径は9.52 mmと小さく、またコアの重量が最小レンジのモデルで0.1 g、最大レンジのモデルでも2.5 gとかなり軽量ですので、計測対象物への影響を最小限に抑えることができます。
X, Y, Zステージの位置制御、Wire-dieボンディング、材料試験機などに使われています。
[TE Connectivity / 変位センサ / 差動トランス]
X, Y, Zステージの位置制御、Wire-dieボンディング、材料試験機などに使われています。
[TE Connectivity / 変位センサ / 差動トランス]

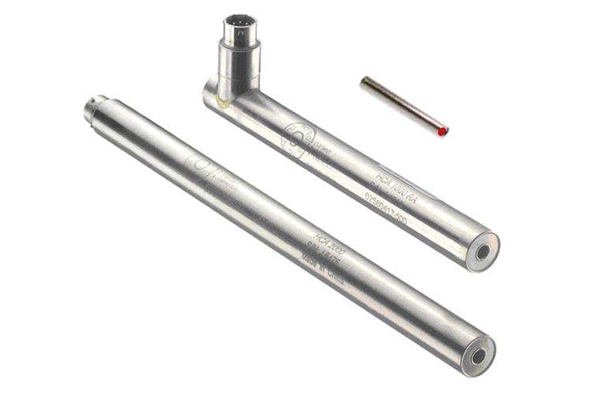

![差動トランス<br>ハーメッチクシールLVDT [HCA/HCA-RA]](/dcms_media/image/sado_hca_gaiyo.jpg)
ステンレススチールのハウジングは溶接され、コネクターはガラスシールされたMSコネクターを使用しています。ハーメティックシールされているため、水、蒸気、圧力下でも使用可能です。
圧力容器、タービンのバルブ制御などに使われています。
高温用はHCA-Tを参照下さい。
[TE Connectivity / 変位センサ / 差動トランス]
圧力容器、タービンのバルブ制御などに使われています。
高温用はHCA-Tを参照下さい。
[TE Connectivity / 変位センサ / 差動トランス]
![差動トランス<br>DC出力LVDT [DC-EC]](/dcms_media/image/sado_dcec_gaiyo.jpg)
入力電圧が±15VDCで、±10VDCの感度の高い出力電圧を得ることができます。応答性も200Hz, 500Hz（モデルによる）と高応答が必要とされるアプリケーションにも使用できます。
材料試験、X-Yステージ位置制御、車のサスペンションなどの試験などに使われています。
[TE Connectivity / 変位センサ / 差動トランス]
材料試験、X-Yステージ位置制御、車のサスペンションなどの試験などに使われています。
[TE Connectivity / 変位センサ / 差動トランス]

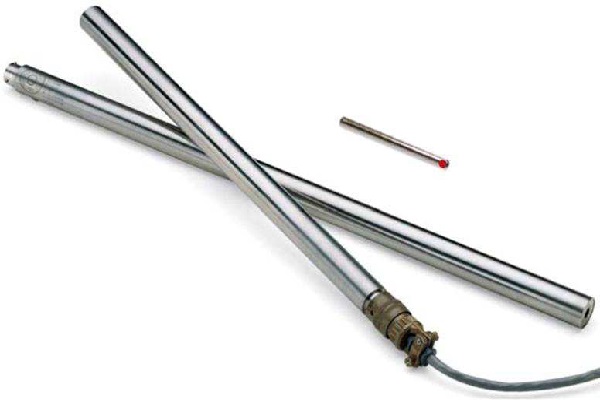

![差動トランス<br>DC出力ハーメッチクシールLVDT [HCD]](/dcms_media/image/sado_hcd_gaiyo.jpg)
ハーメティックシールされているため厳しい環境でも使用でき、また電圧出力なので、コンディショナーを必要としません。ガラスシールされたコネクターで電気接続されるため、ケーブルがダメージを受けても代替が可能です。
ローラのギャップ制御、X-Y位置制御などに使われます。
[TE Connectivity / 変位センサ / 差動トランス]
ローラのギャップ制御、X-Y位置制御などに使われます。
[TE Connectivity / 変位センサ / 差動トランス]

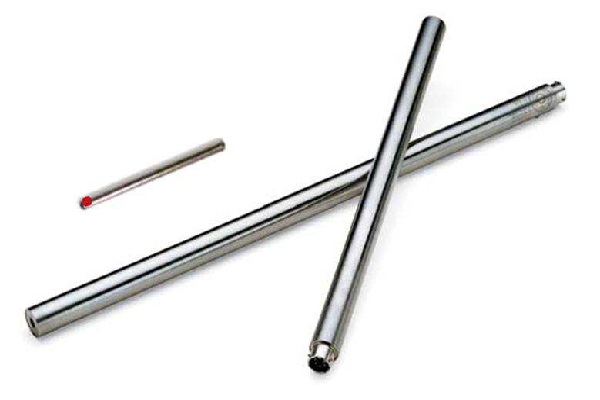

![差動トランス<br>4-20ｍA出力LVDT [HCT]](/dcms_media/image/sado_hct_gaiyo.jpg)
ハーメティックシールされているため、厳しい環境で4-20mA出力を要求するアプリケーションに最適です。電気接続はガラスシールされたコネクターのため、ケーブルがダメージを受けた時にケーブルの取り替えが簡単です。
発電プラント、バルブの位置制御、長距離伝送するプラントなどに使われます。
[TE Connectivity / 変位センサ / 差動トランス]
発電プラント、バルブの位置制御、長距離伝送するプラントなどに使われます。
[TE Connectivity / 変位センサ / 差動トランス]
![差動トランス<br>高温用LVDT [HR-T]](/dcms_media/image/sado_hr-t_gaiyo.jpg)
環境温度が200℃まで使用できます。コアが摺動するボアホールの径も大きいため、多少のミスアライメントも許容されます。計測レンジも±1.27mm～±254mmと幅広くラインナップを揃えています。
プロセスコントロール、材料試験機、ファクトリーオートメーションなどに使われます。
[TE Connectivity / 変位センサ / 差動トランス]
プロセスコントロール、材料試験機、ファクトリーオートメーションなどに使われます。
[TE Connectivity / 変位センサ / 差動トランス]
![差動トランス<br>高圧用LVDT [XS-C]](/dcms_media/image/sado_xs-c_gaiyo.jpg)
20 MPaまで使用でき、バルクヘッドタイプのネジの付いたハウジングです。
圧力容器、ローリングミル、タンディッシュバルブの位置検出などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
圧力容器、ローリングミル、タンディッシュバルブの位置検出などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]

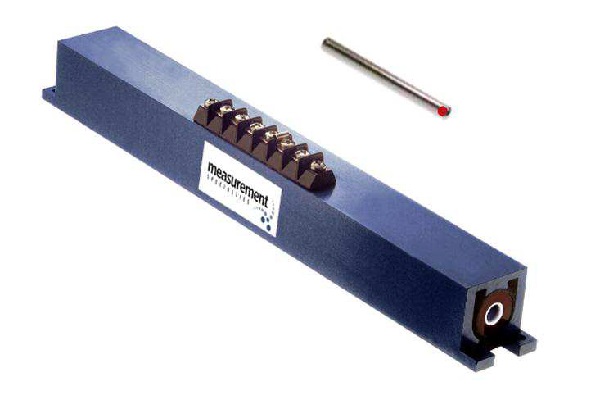

![差動トランス<br>耐環境用LVDT [MP]](/dcms_media/image/sado_mp_gaiyo.jpg)
堅牢なアルミハウジングはエポキシが充填され、振動などにも耐えられる構造になっております。ネジ端子がハウジングに取り付けられ、フランジが付いているため取り付が簡単です。
ペーパミル、タービンのバルブ位置検出、圧延機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
ペーパミル、タービンのバルブ位置検出、圧延機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]

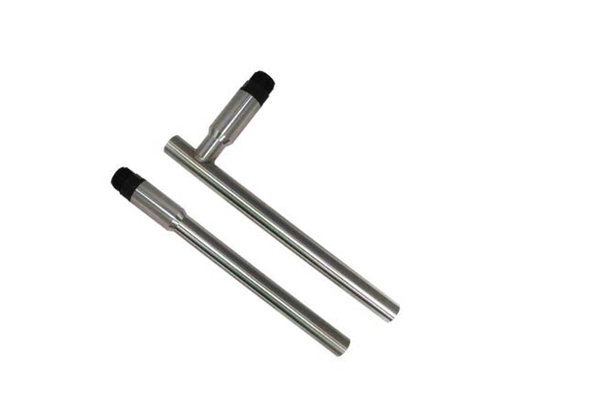

![差動トランス<br>防水型LVDT [SSI/SSIR]](/dcms_media/image/sado_ssi_gaiyo.jpg)
防水構造で材質はInconelなため、海中でも使用可能です。耐圧も34MPaあります。出力は4-20mAなので、長距離伝送が可能です。
パイプラインモニタリング、油田機器、係留ケーブルなどで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
パイプラインモニタリング、油田機器、係留ケーブルなどで使われます。
[TE Connectivity / 変位センサ / 差動トランス]

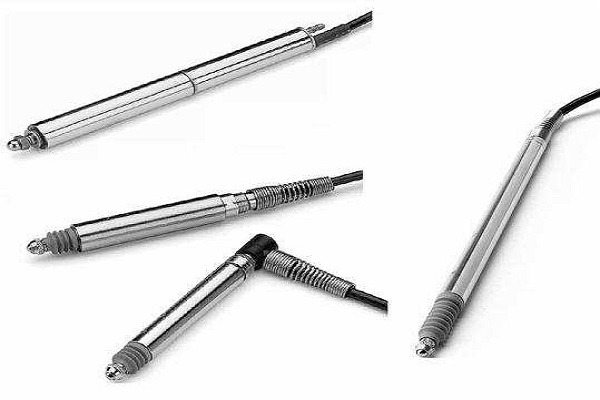

![差動トランス<br>汎用ゲージヘッド [LBB]](/dcms_media/image/sado_lbb_gaiyo.jpg)
差動トランスが内蔵されたゲージヘッドで、先端プローブの駆動はバネタイプと空圧タイプの2種類があります。
自動車部品の自動検査装置、部品の寸法検査機、NC工作機械などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
自動車部品の自動検査装置、部品の寸法検査機、NC工作機械などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
![差動トランス<br>耐環境ゲージヘッド [GCA]](/dcms_media/image/sado_gca_gaiyo.jpg)
差動トランスが内蔵されたゲージヘッドで、ハーメティックシールされており、耐圧7MPa、IP68の構造となっております。
ファクトリーオートメーション、印刷機、金属厚み測定機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
ファクトリーオートメーション、印刷機、金属厚み測定機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
![差動トランス<br>DC出力ゲージヘッド [GCD]](/dcms_media/image/sado_gcd_gaiyo.jpg)
差動トランスが内蔵されたゲージヘッドで、ハーメティックシールされております。外部にエレクトロニクスは必要なく、入力電圧±15 VDCで出力±10 VDCを得ることができます。
ファクトリーオートメーション、印刷機、金属厚み測定機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
ファクトリーオートメーション、印刷機、金属厚み測定機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
![差動トランス<br>4-20ｍA出力ゲージヘッド [GCT]](/dcms_media/image/sado_gct_gaiyo.jpg)
差動トランスが内蔵されたゲージヘッドで、ハーメティックシールされております。外部にエレクトロニクスは必要なく、4-20mAの出力を得ることができます。信号長距離伝送のアプリケーションに適しています。
橋梁変位モニタリング、パイプライン振動モニタリング、バルブ位置制御などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
橋梁変位モニタリング、パイプライン振動モニタリング、バルブ位置制御などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]

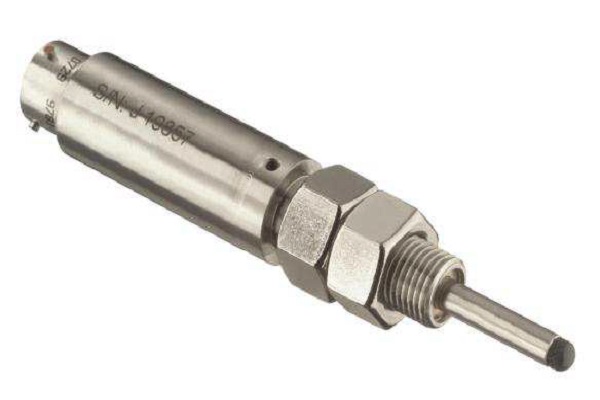

![差動トランス<br>デジタル出力ゲージヘッド [GC-485]](/dcms_media/image/sado_gc485_gaiyo.jpg)
差動トランスが内蔵されたゲージヘッドで、RS-485の出力が得られますのでA/Dコンバータを必要としません。
またIP-68構造で7MPaまで耐圧があります。
ローラギャップコントロール、X-Yステージ制御、湿式研削機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]
またIP-68構造で7MPaまで耐圧があります。
ローラギャップコントロール、X-Yステージ制御、湿式研削機などで使われます。
[TE Connectivity / 変位センサ / 差動トランス]

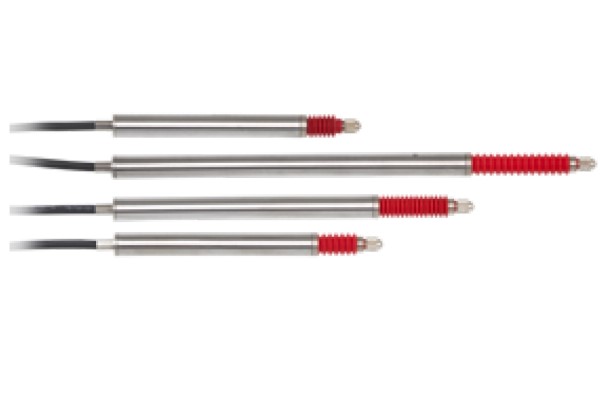

![差動トランス<br>極細LVDTゲージヘッド[DTA-xGB]](/dcms_media/image/sado_dta_xgb_gaiyo.jpg)
LVDTゲージにはスプリングプランジャーが装着されています。ワークピースの長さ・幅・直径・厚さ・深さの測定や試験検査に使用されます。
[Micro-Epsilon / 変位センサ / 差動トランス]
[Micro-Epsilon / 変位センサ / 差動トランス]
