回転機用計測器
実験用トルクメーター(ET)

Torquemeters Ltd.

製品概要

Torquemeters Ltd.社の実験用トルクメーター(ET)です。ETシリーズはエンジンの試験研究用として、高速回転や高トルクの測定に適しているトルク測定機になります。

回転機用計測器

実験用トルクメーター(ET)

メールでのお問い合わせ

製品特徴

ETシリーズは38のスタンダードの製品があり、最大回転数 130,000 rpm、最大トルク 77,000 Nmの測定が可能です。

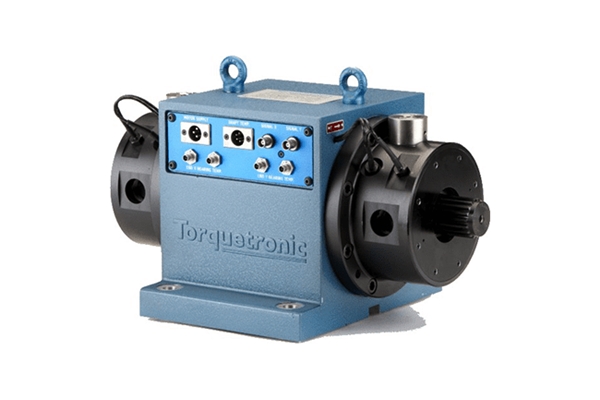

トルクメーター（ET）　仕様

Torquemeters社
両端歯車の位相シフトを原理としています。
ピックアップはリング状のコイルで軸方向、半径方向の動きを補正します。
温度も計測し温度補正をします。
最大トルクレンジ：77,000 Nm
最大回転数：~130,000 rpm

トルクメーター（ET）　仕様 PDF

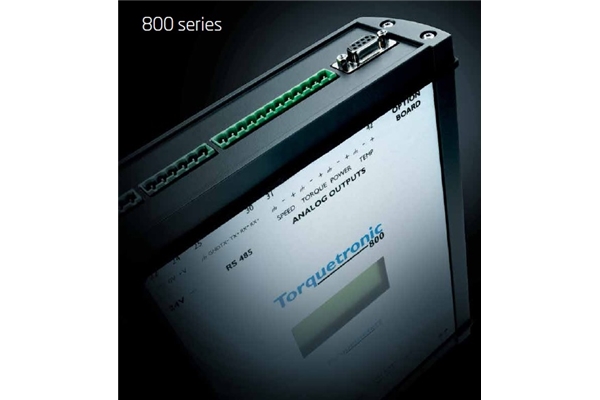

シグナルコンディショナー

Torquemeters社の位相シフトトルクメータと使用します。
トルク、スピード、パワーの表示や専用ソフトウェアを使用した解析が可能。
アナログ出力 : ±10Vまたは4～20 mA
デジタル出力 : RS485, Ethernet, MODBUS

シグナルコンディショナー PDF

メーカー紹介

Torquemeters Ltd.社はイギリスに拠点があります。光学式トルクメータの設計から始まり、60年以上にわたり卓越した製造を維持し、ターボ機械市場の業界標準を確立してきました。

メーカーホームページへ
