製品概要
Kulite社の半導体ストレインゲージを使用した高温用圧力センサは、230℃、400℃や500℃まで使用できるモデルがあります。また水冷タイプですと1093℃まで使用できます。
回転機用計測器
回転機用センサ
高温用圧力センサ
製品特徴
絶対圧、ゲージ圧、シールドゲージ圧、差圧タイプがあります。
小型で高応答なため、高温雰囲気でのガスタービンや航空機エンジンなどで使用されています。
XCEシリーズ
Kulite社
先端がシリンダー形状の高温用圧力センサです。
動作温度が-55～273℃、温度補償範囲は25～235℃です。
シリンダー径（受圧部）が1.7 mm , 2.0 mm , 2.4 mm , 3.8 mmの4つのモデルがあります。
圧力レンジは0～1.7 bar…35 bar (1.7 mm及び2.0 mm径のセンサ)及び0～0.35 bar…70 bar (2.4 mm及び3.8 mm径のセンサ)です。
XCELシリーズ
Kulite社
先端がシリンダー形状の高温用圧力センサです。
XCEシリーズと似ていますが、Kuliteがパテントを持っているLeadless technologyというゲージの配線にゴールドワイヤを使っていない構造になっており、振動に強いという特徴があります。
シリンダー径（受圧部）が1.9 mm , 2.6 mm , 3.8 mmの3つのモデルがあります。
圧力レンジは0～1.7 bar…35 bar ( 1.9 mm径のセンサ)及び0～0.35 bar…70 bar ( 2.6 mm及び3.8 mm径のセンサ)です。
XTEシリーズ
Kulite社
センサプローブにネジが付いている高温用圧力センサです。
動作温度が-55～273℃、温度補償範囲は25～232℃です。ネジのサイズ（Ｍバージョン）は3.5 x .6及びM5 x .8の2つのモデルがあります。
圧力レンジは0～0.35 bar…35 bar ( 3.5 x .6ネジのセンサ)及び0～0.35 bar…140 bar ( M5 x .8ネジのセンサ)です。
XTELシリーズ
Kulite社
センサプローブにネジが付いている高温用圧力センサです。
XTEシリーズと似ていますが、Kuliteがパテントを持っているLeadless technologyというゲージの配線にゴールドワイヤを使っていない構造になっており、振動に強いという特徴があります。
ネジのサイズ（Ｍバージョン）は3.5 x .6及びM5 x .8の2つのモデルがあります。
圧力レンジは0～0.35 bar…35 bar ( 3.5 x .6ネジのセンサ)及び0～0.35 bar…140 bar ( M5 x .8ネジのセンサ)です。
HELシリーズ
Kulite社
センサプローブにM8 x 1 (HEL-312M)またはM10 x 1 (HEL-375M)のネジが付いています（Ｍバージョン）。
温度は動作温度が-55～273℃、温度補償範囲は25～232℃で、圧力レンジは0～0.7 bar…140 bar です。
Kuliteがパテントを持っているLeadless technologyというゲージの配線にゴールドワイヤを使っていない構造になっており、振動に強いという特徴があります。
XTEHシリーズ
Kulite社
XTEシリーズよりさらに高温で使用できる圧力センサです。
XTEH-10Lは動作温度が-55～500℃、温度補償範囲は25～454℃です。XTEH-7Lは動作温度が-55～400℃、温度補償範囲は25～343℃です。
圧力レンジは0～1.7 bar…210 bar です。
Kuliteがパテントを持っているLeadless technologyというゲージの配線にゴールドワイヤを使っていない構造になっており、振動に強いという特徴があります。
XTMEシリーズ
Kulite社
メタルダイアフラムで圧力媒体が液体でも使用できる高温用圧力センサです。
センサプローブにM5 x .8のネジが付いています（Ｍバージョン）。
温度は動作温度が-55～235℃、温度補償範囲は25～235℃で、圧力レンジは0～1.7 bar…350 bar です。
HEMシリーズ
Kulite社
メタルダイアフラムで圧力媒体が液体でも使用できる高温用圧力センサです。
センサプローブにM8 x 1 (HEM-312M)またはM10 x 1 (HEM-375M)のネジが付いています（Ｍバージョン）。
温度は動作温度が-55～232℃、温度補償範囲は25～204℃で、圧力レンジは0～35 bar…700 bar (HEM-312M), 0～17 bar…700 bar (HEM-375M) です。

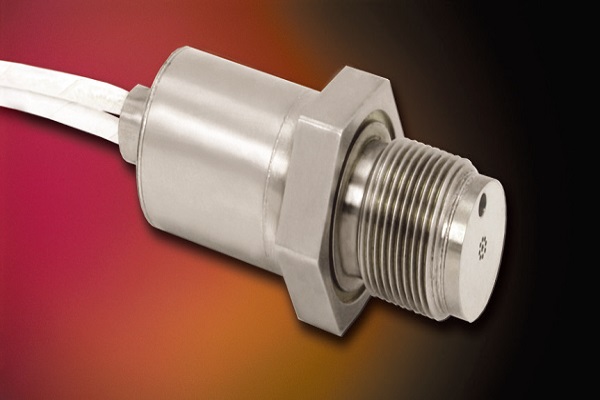

XTEL-SDシリーズ
1つのハウジングに2つのセンサが内蔵され、静的圧力（static）と動的圧力（dynamic）を同時に計測する高温用圧力センサです。
受圧部分は400℃まで使用可能です（ケーブル部分は274℃まで）。
圧力レンジは0～1 bar (dynamic) / 14 bar (static) …2.8 bar (dynamic) / 35 bar (static)です。
XTEL-5-SDは5線式で、センサ素子の温度出力を得ることができます。
WCTVシリーズ
水冷/空冷タイプの超高温用圧力センサです。
センサプローブにはM8 x 1のネジが付いています（Ｍバージョン）。水冷にすると1093℃まで使用できます。圧力レンジは0～1.7 bar…70 barです。
自動車やタービンの排気ガス圧力などの計測に使用されます。
Kuliteがパテントを持っているLeadless technologyというゲージの配線にゴールドワイヤを使っていない構造になっており、振動に強いという特徴があります。
EWCTVシリーズ
水冷/空冷タイプの超高温用圧力センサです。
センサプローブにはM8 x 1のネジが付いています（Ｍバージョン）。水冷にすると1093℃まで使用できます(センサ先端部分)。アンプ内蔵（出力5 Vまたは10 V、アンプ部分温度85℃MAX）、圧力レンジは0～1.7 bar…140 barです。
自動車やタービンの排気ガス圧力などの計測に使用されます。
Kuliteがパテントを持っているLeadless technologyというゲージの配線にゴールドワイヤを使っていない構造になっており、振動に強いという特徴があります。
メーカー紹介
アメリカ合衆国ニュージャージー州に拠点を持つKulite社は1959年にA.D.Kurtz博士により設立されました。圧力トランスデューサー技術において、革新的な研究・独創的なデザイン・先見性により世界をリードしています。350件を超える特許を誇り、世界中のあらゆる分野・産業における過酷な環境条件に対応する高性能な製品を開発しています。
